Установка секционных ворот — ответственный процесс, успех которого во многом зависит от точности замеров проема. Неправильные измерения могут привести к сложностям монтажа, некорректной работе конструкции или даже необходимости переделки. В этой статье мы подробно разберем, как правильно замерить проем, на какие параметры обратить внимание и как избежать типичных ошибок.

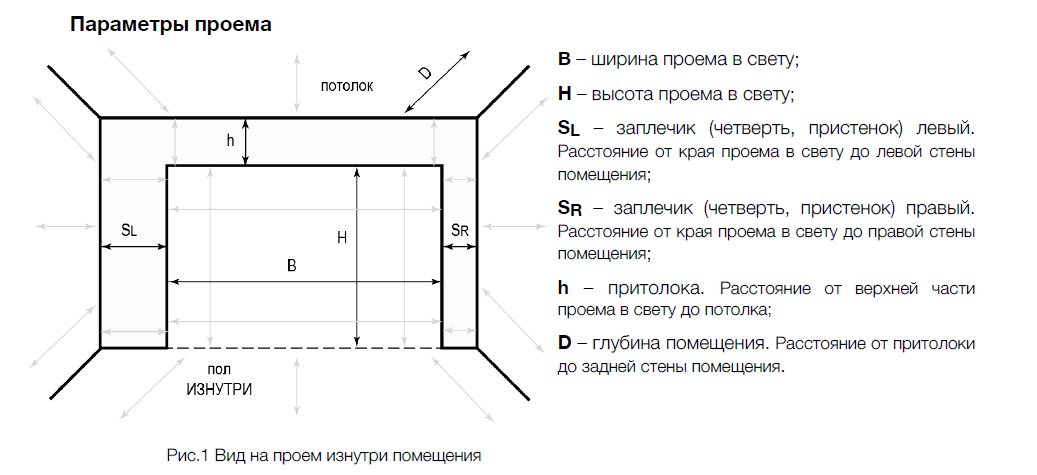

Основные параметры проема
Для корректного подбора секционных ворот необходимо определить следующие размеры:
- Ширина проема (B) — расстояние между боковыми стенками в свету.
- Высота проема (H) — расстояние от пола до верхней части проема.
- Левый и правый заплечики (SL и SR) — расстояние от края проема до боковых стен помещения.
- Притолока (h) — высота от верхней части проема до потолка.
- Глубина помещения (D) — расстояние от притолоки до задней стены.
Важно! Замеры проводятся минимум в трех точках (по краям и в центре). В расчет берется максимальное значение.
Особенности работы с притолокой
Притолока — критически важный параметр, так как к ней крепятся направляющие ворот. Вот основные нюансы:

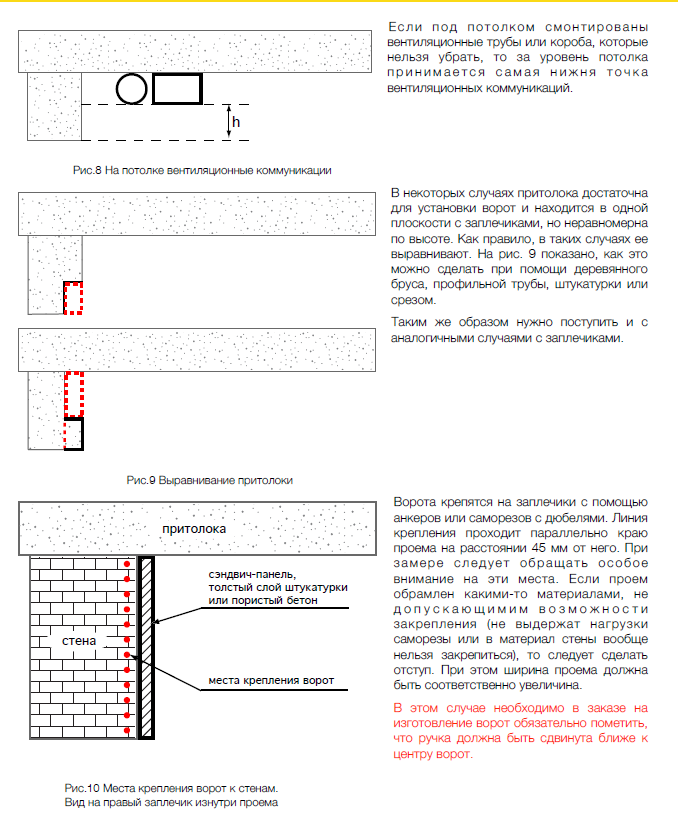

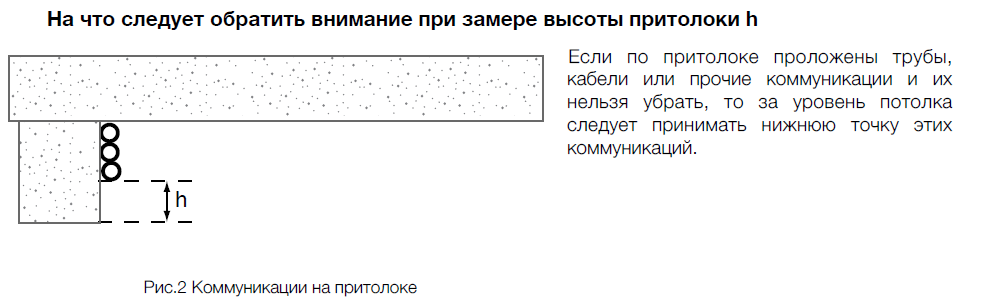

- Коммуникации на потолке. Если на притолоке проложены трубы, кабели или вентиляционные короба, за уровень потолка принимается самая нижняя точка этих элементов (рис. 2, 8).

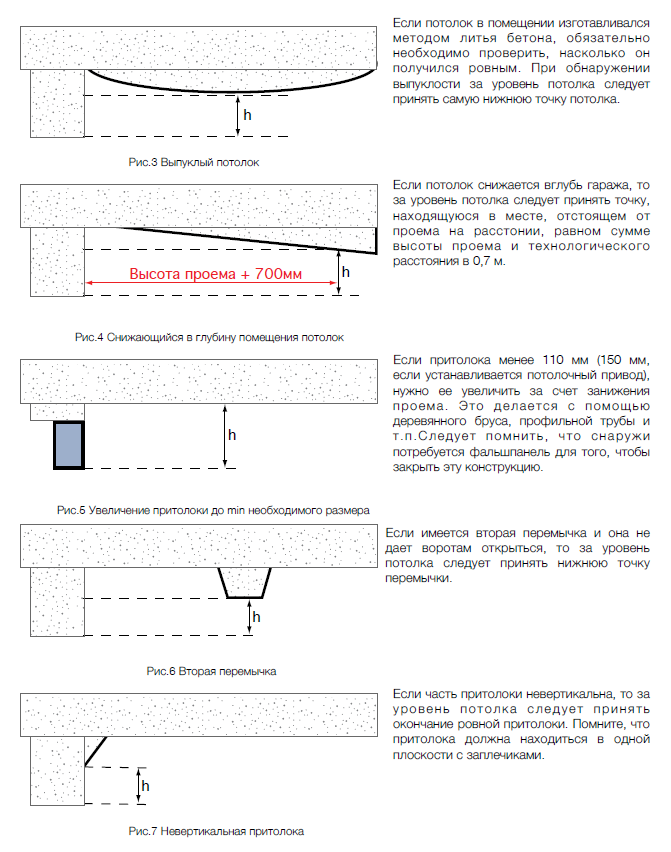

- Неровности потолка. При выпуклостях или скосах ориентируйтесь на минимальную высоту (рис. 3, 11). Например, если потолок снижается вглубь гаража, отступите от проема на высоту ворот + 0,7 м (рис. 4).
- Минимальные требования. Если притолока меньше 110 мм (150 мм для моделей с потолочным приводом), ее увеличивают за счет занижения проема с помощью деревянного бруса или профильной трубы. Не забудьте закрыть конструкцию фальшпанелью (рис. 5).
Проверка плоскости и креплений
Секционные ворота монтируются в проем, опираясь на заплечики и притолоку. Поэтому:
- Убедитесь, что все элементы находятся в одной плоскости.
- Если заплечики или притолока неровные, выровняйте их штукатуркой, брусом или срезом (рис. 9).
- Линия крепления проходит на расстоянии 45 мм от края проема. Если стена не позволяет закрепить саморезы (например, из хрупкого материала), увеличьте ширину проема и укажите в заказе смещение ручки к центру (рис. 10).
Типичные проблемы и решения
- Вторая перемычка. Если дополнительная перемычка мешает открыванию ворот, за уровень потолка принимайте ее нижнюю точку (рис. 6).
- Ребристые плиты. При монтаже на потолок с ребрами жесткости потребуется больше монтажного уголка (рис. 12).
- Скос по ширине. Если притолока скошена, замеряйте высоту отдельно для левой и правой сторон (рис. 11).
Чек-лист для замера
Перед установкой проверьте:
- Уровень чистового пола (отметьте его, если пол еще не готов).
- Наличие коммуникаций, колонн или дверей, которые могут мешать работе ворот.
- Глубину помещения (D) — она должна соответствовать траектории движения полотна.
Для удобства используйте бланк замера, где укажите все параметры и комментарии (пример в Приложении 1).
Заключение
Точный замер проема — залог беспроблемной установки секционных ворот. Если вы сомневаетесь в своих силах, обратитесь к специалистам компании «Петросклад». Мы поможем подобрать конструктив, учесть особенности помещения и выполнить монтаж «под ключ».
